北京大学郭少军团队在《Nature》发文：新型电催化剂显著提升电池性能

　　近日，北京大学工学院郭少军课题组研发了一类亚纳米厚且高端卷曲的双金属钯钼纳米片材料，其在碱性电解质中展现出卓越的氧还原反应(Oxygenreductionreaction，ORR)电催化活性和稳定性，突破了阴极反应的缓慢动力学对于相关电化学能源转换/存储器件的限制，显著提升了锌空电池和锂空电池的性能。相关研究于2019年9月26日发表在《自然》(Nature)杂志上。

　　化石能源的日益枯竭及所造成的环境污染、气候变化等危机急需增加可再生的清洁能源在社会能源体系中的比重。然而，可再生能源的间歇性特征以及常规电网在长途输电过程中的高电能损耗和高造价等弊端极大地限制了可再生电能的直接使用。更为有效的方式为基于电化学转换器件首先将可再生电能储存于含能分子的化学键中，再将这些含能分子运输至能源需求点并可控地释放化学能。电化学反应承载了此类化学能与电能之间的转换，其反应速率直接决定了能源转换效率以及电化学器件的运行功率，因此控制反应速率的电催化剂至关重要。

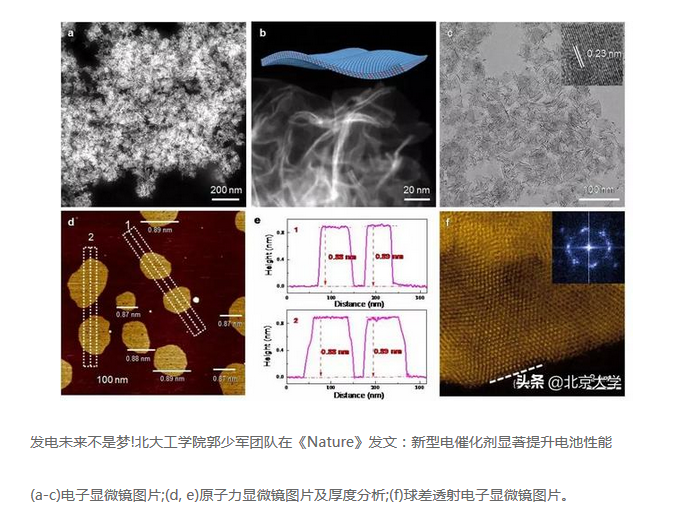

　　燃料电池和金属空气电池是目前广受关注的能源转换装置，其阴极ORR缓慢的动力学及所需较高的贵金属催化剂用量极大地限制了这两类能源技术的实际运用，从而急需开发高性能低成本的ORR电催化剂。由于其高活性和高稳定性等优势，铂族金属(Platinumgroupmetals,PGMs)纳米材料是最常用的ORR电催化剂。郭少军课题组之前的工作表明，理性控制金属纳米材料的表面应变可显著提高ORR电催化活性(Science,2016,354,1410;NatureReviewsMaterials,2017,2,17059)。基于前期工作基础，郭少军课题组研发了一类新型的亚纳米厚且高度卷曲的双金属钯钼纳米片(图1);鉴于其结构类似于石墨烯及以往报道(NatureCommunication2014,5,3093)，Z简称为“双金属烯”。

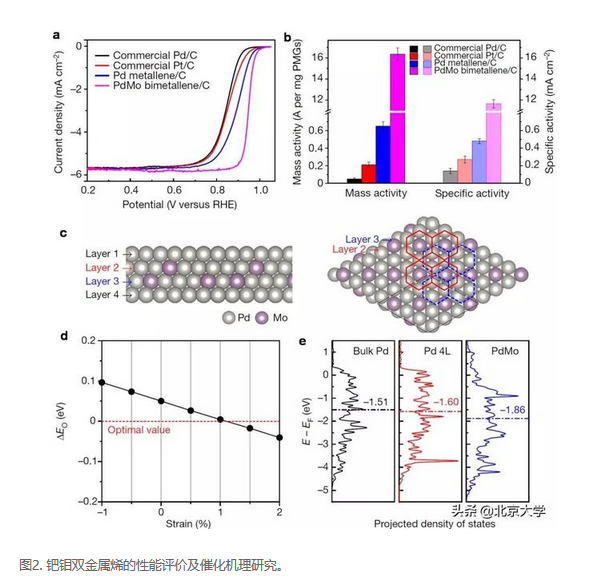

　　实验结果表明PdMo双金属烯的超薄结构能显著提高贵金属Pd的原子利用率，实现超高的电化学活性面积(138.7m2/gPd)。在0.9V(参比于可逆氢电极)电位下，其ORR的质量活性高达16.37A/mgPd，较商业Pt/C和Pd/C催化剂分别高出78和327倍，同时展现出优异的稳定性(30000圈循环扫描后，性能性能衰减低于30%)。密度泛函理论计算研究发现，双金属合金效应、几何卷曲引起的应变效应以及亚纳米尺寸引起的量子效应共同调控了表面Pd的电子结构，实现氧结合能的优化及氧还原催化性能的大幅提升(图2)。PdMo双金属烯同时表现出优于商业氧化铱(IrO2)催化剂的析氧反应(oxygenevolutionreaction,OER)活性。更重要的是，PdMo双金属烯作为阴极电催化剂极大地提升了锌空和锂空电池的充放电性能。该工作对氧反应电催化机理研究和新型高效燃料电池/金属空气电池阴极电催化剂的开发具有借鉴意义，为下一代高性能低成本电催化剂的理性设计提供了全新思路。

　　发电未来不是梦!北大工学院郭少军团队在《Nature》发文：新型电催化剂显著提升电池性能

　　本工作得到了国家自然科学基金、北京首批杰出青年科学基金项目、国家重点研发计划新能源汽车专项、北京大学工程科学与新兴技术高精尖创新中心、中国博士后科学基金等项目支持。郭少军教授为论文的唯一通讯作者。骆明川博士是论文的第一作者。合作者包含美国加州州立大学GangLu(卢刚)教授和美国布鲁克海文国家实验室DongSu(苏东)研究员。
